현재의 기록

두 줄의 레일 아래
철도의 기준을 세우다

열차를 기다리다 보면 가장 먼저 눈에 들어오는 것은 두 줄의 레일이다. 매일 수많은 열차가 그 위를 달리고, 승객은 그 길을 따라 목적지로 향한다. 하지만 열차가 흔들림을 줄이고 안전하게 달리려면 레일 아래의 구조와 기술, 기준이 함께 받쳐줘야 한다. 궤도는 열차가 달리는 길이면서, 철도의 안전과 속도, 승차감을 좌우하는 기본 시설이다. 심사기준처 송권 처장이 바라보는 궤도의 의미와 기술의 변화, 미래 철도를 위한 준비를 들어본다.

레일 아래의 세계

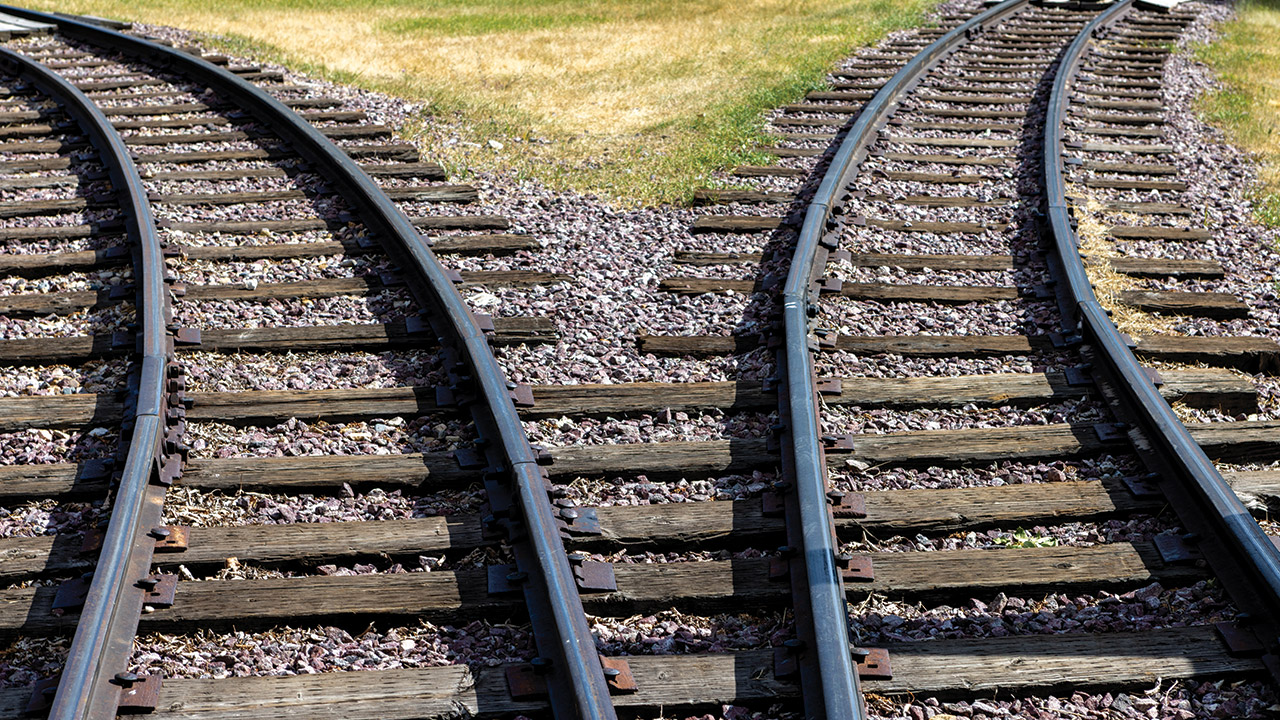

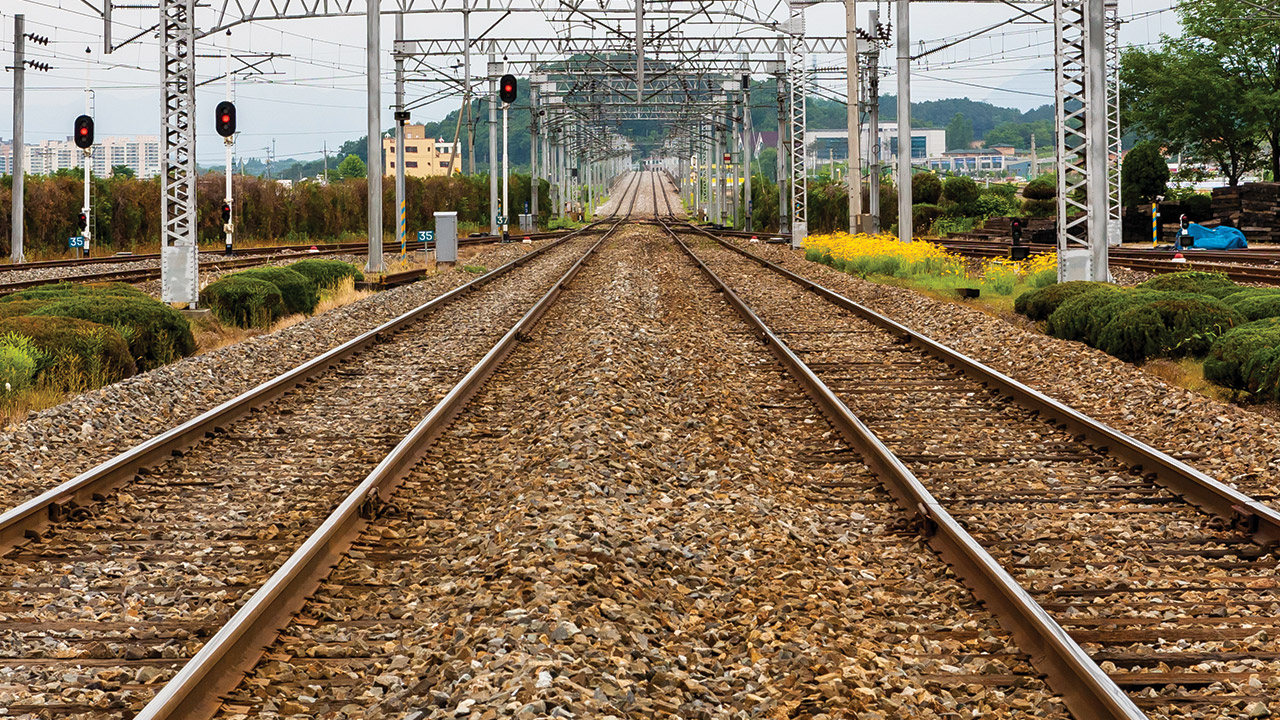

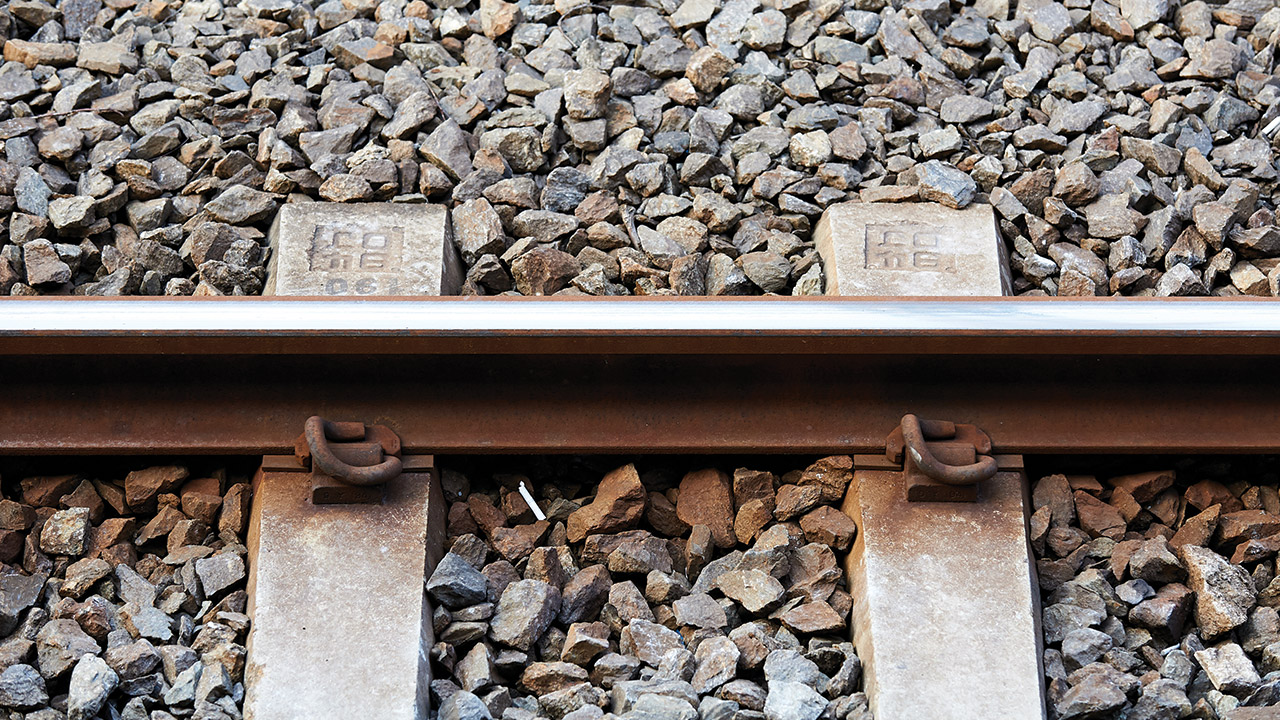

철도에서 궤도라고 하면 많은 분이 두 줄의 레일을 먼저 떠올립니다. 레일이 가장 눈에 잘 보이는 구성 요소인 것은 맞습니다. 다만 궤도는 레일 하나로 이루어지는 시설이 아닙니다. 레일 아래에는 침목과 자갈이 있고, 레일과 침목을 묶어주는 체결장치가 있습니다. 그 아래에는 노반이 있습니다. 열차가 지나갈 때 생기는 하중은 먼저 레일에 실리고, 체결장치와 침목을 거쳐 자갈로 전달됩니다. 그리고 다시 노반으로 넓게 퍼집니다. 이 과정이 안정적으로 이루어져야 열차가 안전하게 달릴 수 있습니다. 승객의 눈에는 레일만 보이지만, 실제로는 그 아래의 여러 구조가 함께 열차의 무게를 받치고 있습니다.

좋은 궤도에서 가장 먼저 봐야 할 기준은 안전입니다. 안전이 흔들리면 속도나 승차감은 말할 것도 없습니다. 여기에 빠른 속도에서도 소음과 흔들림을 줄일 수 있어야 합니다. 안전, 속도, 승차감 중 어느 하나만 잘해서는 안 됩니다. 이 세 가지가 함께 맞아떨어져야 좋은 궤도라 할 수 있습니다.

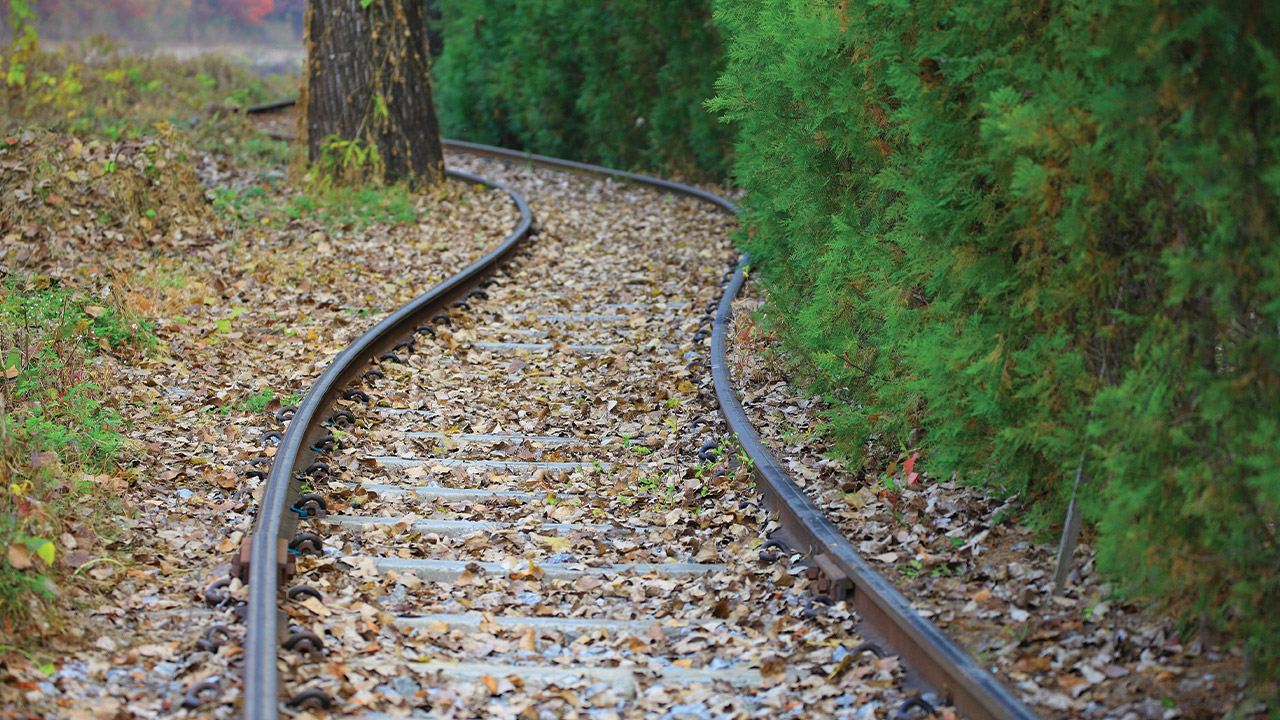

곡선 구간의 ‘캔트’가 그 균형을 보여주는 예입니다. 열차가 곡선을 지날 때는 바깥쪽으로 밀려나려는 힘이 생깁니다. 이때 곡선 바깥쪽 레일을 안쪽보다 높게 설치하면 열차의 쏠림을 줄이고, 궤도 손상과 승차감 저하도 낮출 수 있습니다. 열차 속도와 곡선 반경에 따라 캔트를 어느 정도 둘지는 관련 기준에 따라 정해집니다. 공단은 이 기준에 맞춰 설계와 시공이 이루어지도록 하고 있습니다.

흔들림을 줄이는 기술

열차 안에서 느끼는 흔들림과 소음도 궤도와 깊이 관련되어 있습니다. 그중 하나가 장대레일입니다. 과거에는 공장에서 생산한 20~25m 길이의 레일을 현장에서 이음매판과 볼트로 연결해 설치했습니다. 그러다 보니 레일과 레일 사이에 틈이 생겼습니다. 열차가 그 부분을 지날 때마다 충격이 생기고, 그 충격은 소음과 진동으로 이어졌습니다.

장대레일은 이 문제를 줄이기 위해 도입된 기술입니다. 짧은 레일 여러 개를 공장에서 용접해 길게 만든 뒤, 현장에서 다시 이어 붙여 이음부를 최소화합니다. 레일이 끊김 없이 이어지면 열차가 통과할 때 생기는 충격이 줄어듭니다. 소음과 진동도 함께 줄어듭니다. 승객이 느끼는 승차감도 그만큼 좋아집니다. 운영 현장에서는 궤도와 차륜의 손상이 줄고, 유지보수 부담도 낮아집니다.

우리 기술로 다진 길

과거에는 레일체결장치 같은 주요 궤도자재와 기술을 해외에 의존하는 경우가 많았습니다. 지금은 다릅니다. 대부분의 주요 품목이 국산화되었고, 주요 궤도자재의 국산화율은 93% 수준에 이르고 있습니다. 그중 KR형 레일체결장치는 국산화 성과를 보여주는 대표적인 자재입니다. 레일체결장치는 레일을 침목이나 콘크리트 구조물에 고정하는 부품입니다. 열차가 달릴 때 레일에 가해지는 여러 방향의 힘을 견디도록 지지하는 역할도 합니다. KR형 레일체결장치는 기존 외산 제품을 대체하기 위해 공단이 한국철도기술연구원과 함께 개발한 순수 국산 제품입니다. 현재 대부분의 콘크리트궤도 건설 현장에서 사용되고 있습니다. 사전제작형 콘크리트궤도인 PST-C형 패널도 중요한 기술입니다. 콘크리트 도상 패널을 공장에서 미리 제작한 뒤 현장으로 옮겨 설치하는 방식입니다. 공장에서 품질을 관리해 균일한 제품을 만들 수 있고, 현장에서는 시공 속도와 품질을 높일 수 있습니다. 필요한 경우 손상된 패널만 부분적으로 교체할 수 있어 유지관리에도 유리합니다.

안전은 기준에서 시작됩니다

심사기준처는 궤도 건설에 필요한 설계기준과 기술기준을 검토합니다. 새로운 기술과 공법, 자재가 현장에 적용될 수 있도록 관련 기준과 규격을 개선하는 일도 맡고 있습니다. 기준 하나를 만드는 데도 법령, 설계기준, 시공기준, 공단 지침이 서로 맞물려 현장에서 실제로 쓰이는 체계를 이룹니다. 심사기준처는 이 기준들이 서로 어긋나지 않고, 현장 여건과 최신 기술을 반영할 수 있도록 검토하고 제·개정합니다.

기준을 볼 때 가장 우선하는 것은 안전성입니다. 그렇다고 안전만 강조해서 현장에서 시공하기 어렵거나, 유지관리가 지나치게 까다로운 기준을 만들 수는 없습니다. 안전은 기본이고, 현장에서 실제로 시공할 수 있어야 하며, 오래 관리할 수 있어야 합니다. 그래서 시공성, 유지관리성, 경제성, 기술 발전 가능성까지 함께 살핍니다. 철도시설은 한 번 놓이면 오랜 기간 사용됩니다. 초기 건설비뿐 아니라 운영과 유지관리까지 포함한 전체 생애주기를 고려해야 하는 이유입니다.

궤도의 새로운 공법이나 자재라고 다르지 않습니다. 새롭다는 이유만으로 바로 현장에 적용하지 않습니다. 기존 기술보다 어떤 장점이 있는지, 철도시설에 필요한 안전성·내구성·성능을 충분히 갖추고 있는지 먼저 확인합니다. 현장에서 시공할 수 있는지, 오래 써도 성능이 유지되는지, 관리가 가능한지도 함께 봅니다.

궤도는 노반, 교량, 터널, 전철전력, 신호·통신과도 맞물려 있습니다. 궤도만 잘 만든다고 철도 전체가 안전해지는 것은 아니기 때문에 기준을 검토할 때도 다른 분야와의 연결과 영향을 함께 봐야 합니다. 저희 처는 분야별 담당자와 전문가가 함께 기준의 연계성을 검토하고, 철도 전체가 안전하게 작동할 수 있도록 조율하고 있습니다.

더 빠른 철도를 위해

앞으로는 400km/h급 초고속철도에 맞는 궤도 기준도 더 중요해집니다. 속도가 높아질수록 궤도에는 더 높은 정밀도와 안정성이 필요합니다. 이를 위해 현재 선로의 최소곡선반경, 노반 시공 폭, 궤도 중심간격 등 400km/h급 운행을 위한 주요 설계기준도 정비 완료한 상태입니다.

기존 철도시설을 운행에 큰 지장을 주지 않으면서 고치는 기술도 필요합니다. 장기간 운영된 고속철도 자갈궤도 구간은 앞으로 개량 수요가 커질 수 있습니다. 공단은 열차 운행을 멈출 수 있는 짧은 시간 안에 자갈궤도를 콘크리트궤도로 바꿀 수 있도록 사전제작형 급속개량 콘크리트궤도와 전용 시공장비 개발을 추진하고 있습니다. 콘크리트궤도 분기기를 더 짧은 시간 안에 안전하게 교체하는 기술도 함께 개발하고 있습니다.

기준과 시공뿐 아니라 설계 방식도 바뀌고 있습니다. 철도시설을 3차원으로 구현하는 BIM이 활성화되면 레일체결장치, 침목, 분기기 같은 궤도용품을 입체적으로 검토할 수 있습니다. 다른 시설물과의 간섭도 설계 단계에서 미리 확인할 수 있습니다. 설계에서 시공, 유지관리까지 이어지는 기반이 마련되는 것입니다. 공단도 BIM을 지속적으로 고도화해 설계 단계에서 문제를 미리 찾고, 현장과 유지관리까지 연결되는 환경을 마련해 나가겠습니다.

궤도는 눈에 잘 띄지 않는 기준과 기술로 안전을 지탱합니다. 승객이 궤도를 의식하지 않고 목적지까지 편안히 갈 수 있다면, 궤도가 제 역할을 하고 있다는 뜻입니다. 공단은 연구개발과 성능검증, 기준 정비를 계속해 새로운 기술이 현장에 안착하도록 하겠습니다.

MINI INTERVIEW

심사기준처 송권 처장 미니 인터뷰 오랜 시간 근무하시면서 궤도를 바라보는 시선은 달라지셨나요? 직업적인 습관이 있어서 열차를 타면 레일이나 선로 상태를 한 번씩 보게 됩니다. 일반 승객분들은 창밖 풍경이나 열차 내부를 보시겠지만, 저는 특정 구간에서 흔들림이 느껴지면 궤도틀림이나 다른 문제가 있는 것은 아닌지 궁금해지기도 합니다. 특히 분기기나 곡선 진입부, 교량이나 터널 진입부처럼 지지 구조가 바뀌는 지점에서는 흔들림이나 몸의 쏠림이 조금 더 민감하게 다가옵니다. 궤도는 이용객 눈에 잘 띄지 않는 시설입니다. 그래서 더 매력적으로 느껴지는 부분도 있을까요? 저는 오히려 잘 보이지 않는다는 점이 궤도의 매력이라고 생각합니다. 궤도가 잘 만들어지고 잘 관리되면 승객들은 궤도에 대해 특별히 생각하지 않고 편안하게 목적지까지 이동합니다. 문제가 생기지 않는 것이 가장 좋은 결과인 셈입니다.

궤도는 열차 운행의 힘과 균형을 맞추는 정밀한 구조입니다. 밀리미터 단위로 관리되지만, 눈에 잘 띄지 않은 채로 수많은 사람이 매일 안전하게 이동하도록 묵묵히 역할을 합니다. 그 점에서 큰 매력을 느낍니다.
관련 일을 하면서 보람을 느끼는 순간은 언제인가요? 궤도는 문제가 없으면 특별히 드러나지 않는 분야입니다. 그래서 많은 열차가 아무 문제 없이 운행되고 있다는 사실 자체에서 보람을 느낍니다. 저희가 검토하고 고민해 만든 기준이 실제 시공현장의 안전성과 효율성을 높이고, 그렇게 만들어진 궤도 위를 열차가 안정적으로 달리는 모습을 볼 때도 마찬가지입니다. 그 열차에 오르내리는 승객들을 보면 이 일이 국민의 일상과 직접 맞닿아 있다는 사실을 다시 생각하게 됩니다. 기준을 만든다는 일을 어떤 마음으로 하고 계신가요? 기준은 단순히 숫자나 규정을 적어놓은 문서가 아니라고 생각합니다. 철도를 설계하고 시공하는 엔지니어들에게 공통의 기준을 제시하고, 궁극적으로 국민의 안전을 지키기 위한 약속입니다. 한 번 정해진 기준은 수많은 철도시설의 설계와 시공, 유지관리에 영향을 줍니다. 그만큼 작은 부분이라도 신중하게 접근하려고 합니다. 앞으로도 변화하는 기술과 환경에 맞춰 기준을 정비하고, 국민의 안전과 편의를 가장 먼저 생각하며 신뢰받는 철도 기준을 만들어가겠습니다.

문제없이 지나가는 열차가 궤도의 성능입니다
